導航:回首頁---當前位置---水泵產品內容頁補充頁 >> QBK型氣動隔膜泵外形尺寸與結構圖|CAD圖紙

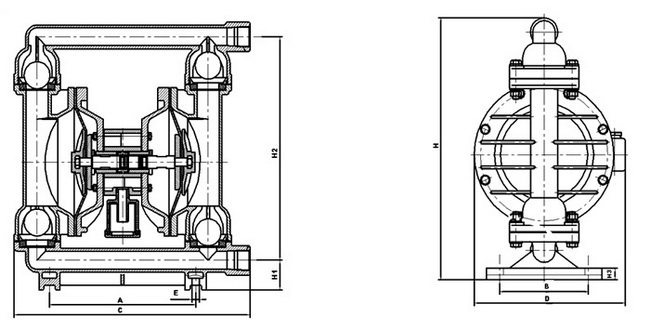

QBK型氣動隔膜泵外形尺寸與結構圖

型號	A	B	C	D	E	H1	H2	H3	H	螺紋	法蘭式
型號	A	B	C	D	E	H1	H2	H3	H	NPT/BSPT	ANSI	DIN
QBK-8	95	80	145	144	20	20	117	10	140	5/16＂	-	-
QBK-10-15	135	48	218	144	12	34	176	10	226	3/8＂-1/2＂	-	-
QBK-25	236	145	381	248	12	46	344	18	412	1＂	-	-
QBK-40	236	145	381	248	12	50	348	18	428	1½ ＂	-	-
QBK-50	320	220	518	347	14	50	521	27	609	2＂	○	○
QBK-80	360	240	634	455	18	96	696	50	842	3＂	○	○

法蘭端尺寸根據相應的標準設計，按設計給定，也可以根據客戶的設計生產。

上一頁：DP微型隔膜泵性能參數,曲線圖|CAD圖紙

下一頁：DL型立式多級離心泵結構圖|CAD圖紙

關鍵字：QBK型氣動隔膜泵外形尺寸與結構圖|CAD圖紙

[來源：原創] [作者：水泵專家] [日期：10-09-09] [熱度：]
